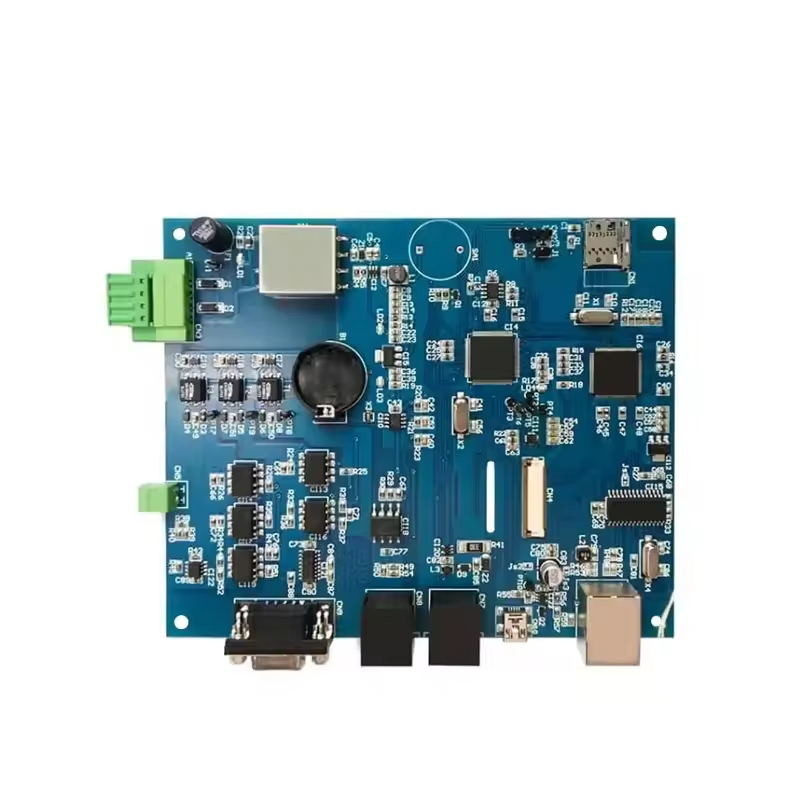

Быстрый поворот прототип PCB сборки печатных плат с лазерной резкой и изгибом штамповки
-
Выделить
Быстрая плата с печатным монтажом поворота
,Лейзерная резка прототипа PCB сборки
,Быстрое собрание PCB прототипа поворота
-
Наименование продуктаБыстрый поворот прототип печатных плат PCB сборка Контрактный производитель
-
TypePCBA
-
Base MaterialFR-4, Etc, Alu, High TG, FR-4/ceramic/cem-3/FR-1
-
Минимальное расстояние между линиями4mil, 0,003", 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm)
-
Min. Line Width4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm(3mil/3mil), 3mi
-
ProcessLaser Cutting Bending Stamping Stamping Welding Turnning Part
-
Surface FinishingHASL, OSP, HASL Lead Free, ENIG, Immersion Gold
-
Testing ServiceAOI X-Ray, 100% Function Test
-
Place of OriginCHINA
-
Фирменное наименованиеXHT
-
СертификацияISO、IATF16949、RoSH
-
Model NumberXHT Prototype PCB Assembly-16
-
Minimum Order QuantityNO MOQ
-
ЦенаUS$ 0.1-1/Pcs
-
Packaging DetailsCarton with foam bag
-
Delivery Time5-8 work days
-
Условия оплатыT/T, Western Union, MoneyGram
-
Поставка способности600000+ PCS на рот
Быстрый поворот прототип PCB сборки печатных плат с лазерной резкой и изгибом штамповки
Быстрый поворот прототип печатных плат PCB сборка Контрактный производитель
Введение нашего ПХБ
Виды и применение ПХБ
(А) 4-слойный картон
Материал субстрата в основном из эпоксидной стекловолокнистой ткани.машины с численным управлением, электронные коммутаторы, коммуникационные машины, схемы памяти, карты IC и т.д.
(B) 6-8 слоев пластинки
Материал субстрата по-прежнему в основном эпоксидная смола стеклянного волокна ткань. Большинство из них используются в электронных переключателей, полупроводниковых испытательных машин, среднего класса персональных компьютеров,инженерные рабочие станции и другие машины.
(C) 10 слоев и более
Материал в основном из стеклянной бензолевой смолы или эпоксидной смолы, используемой в качестве многослойного материала для прототипа PCB.и используется в больших промышленных компьютерах, высокоскоростные компьютеры, оборонные машины, коммуникационные машины и т.д.
Услуга по производству прототипов ПКЖ Возможности и технические спецификации
| Нет, нет, нет. | Позиции | Способность |
| 1 | Склады | 2-68L |
| 2 | Максимальный размер обработки | 600*1200 мм |
| 3 | Толщина доски | 00,2-6,5 мм. |
| 4 | Толщина меди | 0.5 унций-28 унций |
| 5 | Минимальная пробежка/пространство | 2.0мл/2.0мл |
| 6 | Минимальная оконченная диафрагма | 0. 10 мм |
| 7 | Отношение максимальной толщины к диаметру | 15:1 |
| 8 | Через лечение | Через, слепо и похоронено через, через в подложку, медь в через... |
| 9 | Поверхностная отделка/обработка | HASL/HASL без свинца, Химический олово, Химическое золото, Погруженное золото Погруженное серебро/золото, Osp, Покрытие золотом |
| 10 | Базовый материал | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Ламинат Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco с FR-4 ((включая частичное гибридное ламинирование Ro4350B с FR-4) |
| 11 | Цвет паяльной маски | Зелёный, черный, красный, желтый, белый, синий, фиолетовый, матовый зеленый, матовый черный. |
| 12 | Служба испытаний | AOI, рентген, летающий зонд, функциональный тест, первый тест статьи |
| 13 | Профилирование Пробивание | Маршрутизация, V-CUT, Beveling |
| 14 | Вращение | ≤ 0,5% |
| 15 | Тип HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Минимальная механическая диафрагма | 0.1 мм |
| 17 | Минимальная лазерная диафрагма | 0.075 мм |
Возможности PCBA
| PCBA под ключ | ПХБ + поставка компонентов + сборка + упаковка |
| Подробности сборки | SMT и проходные линии, ISO SMT и DIP |
| Продолжительность | Прототип: 15 рабочих дней. |
| Испытания на продукции | Испытание конструкции/оформы, рентгеновская инспекция, испытание AOI, функциональное испытание |
| Количество | Минимальное количество: 1 шт. Прототип, небольшой заказ, массовый заказ, все ОК |
| Необходимые файлы | PCB: файлы Gerber ((CAM, PCB, PCBDOC) Компоненты: Список материалов (BOM) Сборка: файл "Пик-Н-Пласе" |
| Размер панели ПКБ | Минимальный размер: 0,25 * 0,25 дюйма ((6 * 6 мм) Максимальный размер: 1200*600 мм |
| Подробная информация о компонентах | Пассивный до размера 0201 BGA и VFBGA Бессвинцовые носители микросхем/CSP Двусторонняя сборка SMT Прекрасная высота до 0,8 миллиметра. BGA Ремонт и перезагрузка Удаление и замена деталей |
| Пакет компонентов | Режущая лента, трубка, катушки, свободные части |
| Процесс сборки ПХБ+ | Сверление -- -- -- Отображение -- -- Пластировка -- -- Сверление -- -- Сверление -- -- -- Электрическое испытание -- -- СМТ -- -- Волновая Сварка, сборка, ИКТ, испытание функций, испытание температуры и влажности |
Какие XHT предоставляют?
1Весь процесс оснащен профессиональной командой, чтобы служить вам.
2Бесплатный сервис по дизайну, в соответствии с вашим гербером и импиданцией, пока вы не будете удовлетворены.
3Гибкие способы оплаты и согласованные условия оплаты
4Сервис "под ключ" от производства ПКБ, сборки, закупки BOM до доставки.
Промышленность потребительской электроники
Печатные платы - это мосты, которые переносят электронные компоненты и соединяют схемы. Они широко используются в электронике связи, потребительской электронике, компьютерах, автомобильной электронике,промышленный контроль, медицинское оборудование, национальная оборона и аэрокосмическая промышленность. отсутствуют электронные компоненты.
В нынешней среде ускоренной эволюции облачных технологий, строительства сетей 5G, больших данных, искусственного интеллекта, экономики совместного использования, промышленности 4.0, и Интернет вещей, промышленность печатных пластин, как "мать электронных продуктов", станет звеном во всей цепочке электронной промышленности.
В последние десятилетия AR, VR, планшетные компьютеры и носимые устройства часто становятся горячими точками в индустрии потребительской электроники.создание прототипов ПКБ, широко распространенных в потребительской электронике, с характеристиками большого спроса, большого количества заказов и быстрой замены.
OEM Прототип электронной платы PCB сборка PCBA производитель платы
У нас сильная цепочка поставок электронных компонентов, мы можем предложить конкурентоспособную цену для вашего списка BOM.
Служба
Мы специализируемся на предоставлении комплексных решений EMS для удовлетворения уникальных потребностей наших клиентов.
Частые вопросы
| Вопрос: Что необходимо для предложения PCB и PCBA? XHT: Для печатных плат: файл Gerber и технические требования ((материал, размер, обработка поверхности, толщина меди, толщина доски) и количество, необходимое. Для PCBA: указанные выше файлы, BOM, файл выбора места. |
| Вопрос: Какой у вас сервис? XHT: Мы предоставляем ключевые решения, включая исследования и разработки, производство ПКБ, SMT, окончательную сборку, тестирование и другие услуги с добавленной стоимостью. |
| Q: Можем ли мы проверить качество во время производства? XHT: Да, мы открыты и прозрачны в каждом производственном процессе, ничего не скрываем. |
| Вопрос: стоимость доставки? XHT: стоимость доставки определяется пунктом назначения, весом, размером упаковки товаров. Пожалуйста, сообщите нам, если вам нужно, чтобы мы процитировали вам стоимость доставки. |
| Вопрос: В чем разница между HDI и общими платами? XHT: большинство HDI используют лазер для образования отверстий, в то время как общие платы используют только механическое бурение, а HDI платы изготавливаются методом сборки (Build Up), поэтому будет добавлено больше слоев,в то время как общие платы только один раз добавляются. |
| В. Какие форматы файлов вы принимаете для производства? XHT: Файл Гербера: CAM350 RS274X Файл PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
