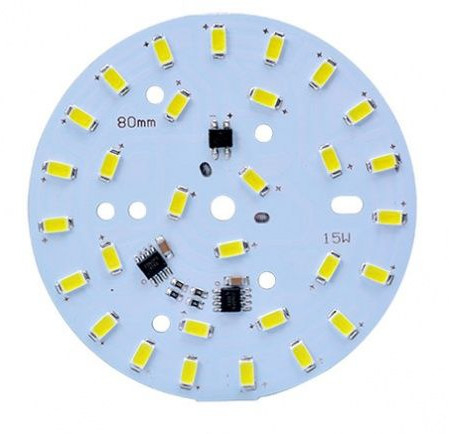

High Thermal Conductivity Aluminum Material PCB for LED lighting

ПКБ из алюминиевого материала с высокой теплопроводностью для светодиодного освещения

  • Выделить

    Точный контроль ПКБ металлического ядра

    ,

    Разнослоистый PCB ядра металла

    ,

    Высокочастотные металлические карты

  • Толщина доски
    00,2-6,0 мм.
  • Минимальная ширина линии/пространство
    0.1mm/0.1mm
  • Цвет паяльной маски
    Зеленый, черный, белый, синий, красный
  • шелковый цвет
    Белый, черный, желтый
  • Минимальный размер отверстия
    0.2 мм
  • Диэлектрическая постоянная
    2.5-4.5
  • Минимальный мостик с шелковым экраном
    0.1 мм
  • Материал
    Ядр металла
  • Мост с маской для сварки
    0.1 мм
  • Количество слоев
    1-4 слоев
  • Операционная температура
    -40°C к 150°C
  • Теплопроводность
    10,0 - 8,0 Вт/мК
  • Толщина меди
    1OZ-6OZ
  • Поверхностная отделка
    HASL, ENIG, OSP, серебр погружения, олово погружения
  • Место происхождения
    Китай
  • Фирменное наименование
    XHT
  • Сертификация
    ISO、IATF16949、RoSH
  • Номер модели
    XHT-Metal-Core PCB Manufacturing-12 (изготовление печатных пластин из металлического ядра)
  • Количество мин заказа
    Низкий минимальный объем заказа
  • Упаковывая детали
    Картонная коробка с пузырьком
  • Время доставки
    5-8 день
  • Условия оплаты
    T/T, Western Union, MoneyGram
  • Поставка способности
    100000 штук/день

ПКБ из алюминиевого материала с высокой теплопроводностью для светодиодного освещения

                         ПКБ из алюминиевого материала с высокой теплопроводностью для светодиодного освещения





ПКБ из алюминиевого материала с высокой теплопроводностью



ПХБ из алюминиевого материала с высокой теплопроводностью предназначены для эффективного рассеивания тепла, генерируемого электронными компонентами.имеющий отличные свойства теплопроводностиВысокая теплопроводность алюминия помогает быстро переносить тепло от компонентов, предотвращая перегрев и обеспечивая надежность и долговечность электронных устройств.

Эти алюминиевые материалы обычно используются в приложениях, где рассеивание тепла является критическим фактором, например, в светодиодном освещении, силовой электронике, автомобильной электронике,и высокопроизводительное промышленное оборудованиеИспользование алюминиевого материала PCB может помочь снизить рабочую температуру электронных устройств, тем самым повышая их производительность и надежность.

Производители часто используют специализированные методы изготовления для создания алюминиевых материалов ПКБ, включая тепловые каналы, конструкцию металлического ядра и прямую связь меди с алюминием.Эти методы помогают максимизировать теплопроводность ПХБ и обеспечить эффективное рассеивание тепла.

В целом, высокая теплопроводность алюминиевого материала PCB играет решающую роль в управлении теплом в электронных устройствах,что делает их подходящими для различных требовательных приложений, где необходимо управление тепловой энергией.





Многослойные печатные платы Надежный производитель в Китае



Мы производили много металлокорневых ПКБ в нашей производственной фабрике, включая алюминиевые и медные ПКБ.

Наша компания обладает первоклассными производственными возможностями ПКБ и предоставляет клиентам высококачественные, высокопроизводительные печатные платы.У нас есть передовое производственное оборудование и технические команды, чтобы удовлетворить потребности клиентов для различных сложных печатных плат..



Во-первых, у нас есть передовое производственное оборудование.Эти устройства могут точно реализовать требования клиентов к проектированию ПКБ и обеспечить качество и стабильность продукции..



Во-вторых, у нас есть профессиональная техническая команда. Наша команда инженеров имеет большой опыт в области проектирования и производства печатных плат и может предоставить клиентам полный спектр технической поддержки.На этапе проектирования ПКБ или в процессе производствамы можем предоставить клиентам профессиональные консультации и решения, чтобы гарантировать, что продукт может достичь оптимальной производительности и надежности.



Мы строго следуем международным стандартам системы менеджмента качества, чтобы гарантировать, что каждая печатная пластина соответствует требованиям и стандартам клиентов.Мы используем передовое оборудование для испытаний и строгие процессы контроля качества для проведения комплексных испытаний и проверки каждого ПХБ, чтобы обеспечить качество и стабильность продукции.



Наконец, мы можем удовлетворить потребности наших клиентов в различных сложных печатных пластинках.мы можем предоставить клиентам высококачественные индивидуальные решенияМы также можем удовлетворить потребности клиентов в производстве печатных плат для специальных требований процесса, таких как слепые и закопанные провода, контролируемая импеданция, специальные материалы и т.д.



Короче говоря, у нас есть мощные производственные возможности для ПКБ и мы можем предоставить клиентам высококачественные, высокопроизводительные печатные платы.Мы будем продолжать инвестировать больше ресурсов и энергии, чтобы постоянно улучшать наши производственные возможности и предоставлять клиентам лучшие продукты и услуги..





См. ниже описание способностей процесса ПКБ:



Процесс Положение Способность обработки
Базовая информация Производственные мощности Количество слоев 1-30 слоев
Склонись и скрути 00,75% стандартный, 0,5% продвинутый
Минимальный размер готового ПКБ 10х10мм ((0,4х0,4")
Максимальный размер готовой пластинки 530 х 1000 мм ((20.9 х 47.24 ")
Мультипресс для слепых/зарытых проемов Многократное нажатие Цикл ≤ 3 раза
Толщина готовой доски 0.3 ~ 7.0 мм ((8 ~ 276 мм)
Толерантность толщины готовой доски +/-10% стандартный, +/-0,1 мм продвинутый
Окончание поверхности HASL, HASL без свинца, Flash gold, ENIG, Hard gold plating, OSP, Immersion Tin, Immersion silver и т.д.
Выборочная отделка поверхности ENIG+Золотой палец, Flash gold+Золотой палец
Тип материала FR4, Алюминий, CEM, Rogers, PTFE, Nelco, Полиамид/Полиэстер и т.д. Также можно купить материалы по запросу
Медная фольга 1/3 унции ~ 10 унций
Тип препрег FR4 Prepreg, LD-1080 ((HDI) 106, 1080, 2116, 7628 и т.д.
Надежное испытание Устойчивость кожуры 70,8 Н/см
Устойчивость к горению 94В-0
Ионное загрязнение ≤1ug/cm2
Минимальная диэлектрическая толщина 0.075мм ((3мм)
Толерантность импеданса +/-10%, min может контролировать +/- 7%
Внутренний слой&Внешний слой Передача изображений Машинная мощность Машина для чистки Толщина материала: 0,11 ~ 3,2 мм (4,33 ~ 126 мм)
Размер материала: минимум 228 x 228 мм ((9 x 9")
Ламинатор, экспозер Толщина материала: 0,11 ~ 6,0 мм (4,33 ~ 236 мм)
Размер материала: минимум 203 x 203 мм ((8 x 8"), максимум 609,6 x 1200 мм ((24 x 30 ")
Линия гравировки Толщина материала: 0,11 ~ 6,0 мм (4,33 ~ 236 мм)
Размер материала: минимум 177 x 177 мм ((7 x 7")
Способность обработки внутреннего слоя Минимальная ширина внутренней линии/пространство 0.075/0.075мм ((3/3мм)
Минимальное расстояние от края отверстия до проводящего 0.2мм ((8мм)
Минимальное кольцевое кольцо внутреннего слоя 0.1 мм ((4 мм)
Минимальный просвет изоляции внутреннего слоя 0.25мм ((10мм) стандартный, 0.2мм ((8мм) продвинутый
Минимальное расстояние от края доски до проводящей 0.2мм ((8мм)
Минимальная ширина разрыва между медной мелкой 0.127мм ((5мм)
Неравновесная толщина меди для внутреннего ядра H/1 унция, 1/2 унция
Максимальная толщина готовой меди 10 унций
Возможность обработки внешнего слоя Минимальная ширина внешней линии/пространство 0.075/0.075мм ((3/3мм)
Минимальный размер отверстия 0.3мм ((12мм)
Способность обработки Максимальный размер полосы 5х3мм196.8х118мм
Максимальный размер отверстия 4.5 мм ((177.2мм)
Минимальная ширина земли для палаток 0.2мм ((8мм)
Минимальное кольцевое кольцо 0.1 мм ((4 мм)
Минимальный BGA питч 0.5мм ((20мм)
AOI Машинная мощность Orbotech SK-75 AOI Толщина материала: 0,05 ~ 6,0 мм ((2 ~ 236,2 мм)
Размер материала: максимум 597 ~ 597 мм ((23,5 x 23,5 ")
Машина Orbotech Ves Толщина материала: 0,05 ~ 6,0 мм ((2 ~ 236,2 мм)
Размер материала: максимум 597 ~ 597 мм ((23,5 x 23,5 ")
Бурение Машинная мощность MT-CNC2600 Сверляльная машина Толщина материала: 0,11 ~ 6,0 мм (4,33 ~ 236 мм)
Размер материала: максимум 470 ~ 660 мм ((18.5 x 26")
Минимальный размер сверла: 0,2 мм ((8 мм)
Способность обработки Минимальный размер бурового кубика с несколькими ударами 0.55мм ((21.6мм)
Максимальное соотношение сторон (размер готовой доски VS размер сверла) 12:01
Толерантность расположения отверстия (в сравнении с CAD) +/-3 миллилитра
Проточная отверстие PTH&NPTH, верхний угол 130°, верхний диаметр < 6,3 мм
Минимальное расстояние от края отверстия до проводящего 0.2мм ((8мм)
Максимальный размер сверла 6.5мм ((256мм)
Минимальный размер слота для многократного удара 0.45мм ((17.7мм)
Размер отверстия, допускаемый для прессовой установки +/- 0,05 мм ((+/-2 мм)
Минимальная допустимая величина слота PTH +/-0,15 мм ((+/-6мм)
Минимальная допустимая величина слота NPTH +/-2 мм ((+/-78.7мм)
Минимальное расстояние от края отверстия до проводящих (слепых проходов) 0.23мм ((9мм)
Минимальный размер лазерного сверла 0.1мм ((+/-4мм)
Угол отверстия и диаметр Лучшие 82.90,120°
Мокрый процесс Машинная мощность Линия нанесения покрытий на панели и модели Толщина материала: 0,2 ~ 7,0 мм ((8 ~ 276 мм)
Размер материала: максимум 610 x 762 мм ((24 x 30")
Деббурринг Толщина материала: 0,2 ~ 7,0 мм ((8 ~ 276 мм)
Размер материала: минимум 203 х 203 мм ((8" х 8")
Линия Десмара Толщина материала: 0,2 мм ~ 7,0 мм ((8 ~ 276 мм)
Размер материала: максимум 610 x 762 мм ((24 x 30")
Линия для оцинкования Толщина материала: 0,2 ~ 3,2 мм ((8 ~ 126 мм)
Размер материала: максимум 610 x 762 мм ((24 x 30")
Способность обработки Толщина стены отверстия из меди средний стандарт 25um ((1ml)
Толщина готовой меди ≥18um ((0,7ml)
Минимальная ширина линии для маркировки на гравюре 0.2мм ((8мм))
Максимальная масса готовой меди для внутренних и внешних слоев 7 унций
Различные толщины меди H/1oz, 1/2oz
Маска и шелкопряда Машинная мощность Машина для чистки Толщина материала: 0,5 ~ 7,0 мм ((20 ~ 276 мм)
Размер материала: минимум 228 x 228 мм ((9 x 9")
Экспонент Толщина материала: 0,11 ~ 7,0 мм (4,3 ~ 276 мм)
Размер материала: максимум 635 x 813 мм ((25 x 32")
Разработать машину Толщина материала: 0,11 ~ 7,0 мм (4,3 ~ 276 мм)
Размер материала: минимум 101 x 127 мм ((4 x 5")
Цвет Цвет паяльной маски Зеленый, матовый зеленый, желтый, черный, синий, красный, белый
Цвет шелкового экрана Белый, желтый, черный, синий
Способность паяльной маски Минимальное открытие паяльной маски 0.05 мм ((2 мм)
Макс. заряжен по размеру 0.65мм ((25.6мм)
Минимальная ширина линии по S/M 0.05 мм ((2 мм)
Минимальная ширина лепильной маски 0.2мм ((8мм) стандартный, 0.17мм ((7мм) продвинутый
Минимальная толщина паяльной маски 10мм ((0,4мл)
Толщина паяльной маски для подставки 10мм ((0,4мл)
Минимальная ширина/расстояние между линиями углеродного масла 0.25/0.35мм ((10/14мм)
Минимальный маркер углерода 0.06 мм ((2,5 мм)
Минимальная слежка углеродного масла 0.3мм ((12мм))
Минимальное расстояние от углеродного рисунка до подкладки 0.25мм ((10мм)
Минимальная ширина для линий/подложки покрытия очищаемой маски 0.15мм ((6мм)
Минимальная ширина моста сварной маски 0.1мм ((4мм))
Маска для сварки Твердость 6H
Возможность очистки маски Минимальное расстояние от рисунка очищаемой маски до прокладки 0.3мм ((12мм))
Максимальный размер для отверстия в палатке с очищаемой маской ((По серийному печати) 2 мм (7,8 мм)
Максимальный размер для отверстия в палатке с очищаемой маской ((По алюминиевой печати) 4.5 мм
Толщина очищаемой маски 0.2 ~ 0,5 мм ((8 ~ 20 мм)
Способность использовать шелковую пленку Минимальная ширина линии шелковой пленки 0.11мм ((4.5мм)
Минимальная высота линии шелкопряда 0.58мм ((23мм)
Минимальное расстояние от легенды до таблицы 0.17мм ((7мм)
Поверхностная отделка Способность доработки поверхности Максимальная длина золотого пальца 50 мм ((2")
ENIG 3 ~ 5um ((0,11 ~ 197mil) никель, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) золото
золотой палец 3 ~ 5um ((0,11 ~ 197mil) никель, 0,25 ~ 1,5um ((0,01 ~ 0,059mil) золото
HASL 0.4um ((0.016mil) Sn/Pb
Машина HASL Толщина материала: 0,6 ~ 4,0 мм ((23,6 ~ 157 мм)
Размер материала: 127 x 127 мм ~ 508 x 635 мм ((5 x 5" ~ 20 x 25")
Окрашенные в твердое золото 1-5"
Тиновая погрузка 00,8 ~ 1,5um (0,03 ~ 0,059ml) олово
Серебро погружения 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag
ОСП 0.2 ~ 0.5um ((0.008 ~ 0.02mil)
Электронный тест Машинная мощность Испытатель летающего зонда Толщина материала: 0,4 ~ 6,0 мм ((15,7 ~ 236 мм)
Размер материала: максимум 498 x 597 мм ((19.6 ~ 23.5")
Минимальное расстояние от испытательной площадки до края доски 0.5мм ((20мм)
Минимальное сопротивление проводимости
Максимальное сопротивление изоляции 250 мΩ
Максимальное испытательное напряжение 500 В
Минимальный размер испытательной площадки 0.15мм ((6мм))
Минимальное расстояние между испытательной площадкой и площадкой 0.25мм ((10мм)
Максимальный ток испытания 200 мА
Профилирование Машинная мощность Тип профилирования NC маршрутизация, V-разрез, слоты, отверстия штамповки
Машина NC-маршрутизации Толщина материала: 0,05 ~ 7,0 мм ((2 ~ 276 мм)
Размер материала: максимум 546 x 648 мм ((21.5 x 25.5")
Машины для резки в V Толщина материала: 0,6 ~ 3,0 мм ((23,6 ~ 118 мм)
Максимальная ширина материала для V-выреза: 457 мм ((18")
Способность обработки Минимальный размер бита маршрутизации 0.6мм ((23.6мм)
Минимальная допустимая допустимость +/-0,1 мм ((+/-4мл)
Тип угла V-реза 20°, 30°, 45°, 60°
Толерантность угла V-реза +/-5°
Допустимость регистрации в V-резе +/-0,1 мм ((+/-4мм))
Минимальное расстояние между золотыми пальцами +/-0,15 мм ((+/-6мм)
Толерантность углового наклона +/-5°
Толерантность на толщину бевеля +/- 0,127 мм ((+/-5мм)
Минимальный внутренний радиус 0.4мм ((15.7мм)
Минимальное расстояние от проводника до контура 0.2мм ((8мм)
Толерантность глубины противопоглощения/противопоглощения +/-0,1 мм ((+/-4мл)



Q1:Вы завод или торговая компания?

О: Да, мы являемся фабрикой, у нас есть собственный завод по производству и сборке ПКБ.



Q2:Какой формат файла PCB вы можете принять для производства?

A:Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+(.TGZ)



Вопрос 3:Мои файлы PCB безопасны, когда я представляю их вам для производства?

Мы уважаем авторское право клиента и никогда не будем производить ПКБ для кого-то другого с вашими файлами, если мы не получим письменного разрешения от вас.И мы не будем делиться этими файлами с какими-либо третьими лицами..



Q4: Нет файла PCB/Gbr, только образец PCB, вы можете произвести его для меня?

Ответ: Да, мы можем помочь вам клонировать ПКБ. Просто отправьте нам образец ПКБ, мы можем клонировать дизайн ПКБ и разработать его.



Q5: Каково время выполнения задания Chuante?

A:Образец: 1-2 слоя: 5-7 рабочих дней 4-8 слоев: 12 рабочих дней Массовое производство: 1-2 слоя: 7-15 рабочих дней 4-8 слоев:От 10 до 18 рабочих дней Время доставки зависит от вашего окончательного подтвержденного количества.



Вопрос 6: Какую оплату вы принимаете?

A:- Перевод средств (T/T) - Western Union - Paypal - Ali Pay



Вопрос 7: Как получить ПХБ?

Ответ: Для небольших посылок мы отправим вам платы по DHL,UPS,FedEx. Дорожная служба! Вы получите свои PCB у себя дома. Для тяжелых грузов более 300 кг,мы можем отправить ваши ПК-панели на судне или по воздуху, чтобы сэкономить на стоимости грузаКонечно, если у вас есть собственный экспедитор, мы можем связаться с ним для обработки вашей партии.



Q8: Каково ваше минимальное количество заказа?

Ответ: Нет MOQ.
