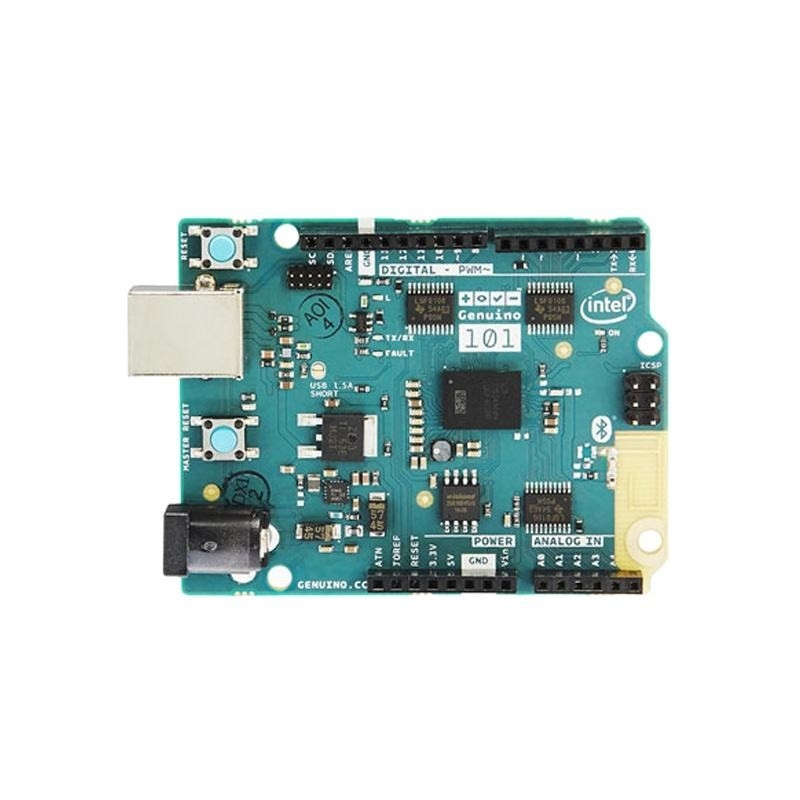

Industrial Control Multilayer Low Volume PCB Assembly Services with Customized Design

Промышленное управление многослойной низкообъемной PCB сборки услуги с индивидуальным дизайном

  • Выделить

    Услуги по сборке ПКБ промышленного управления

    ,

    Услуги по сборке малогабаритных печатных плат

    ,

    собрание pcb малого объема

  • Базовый материал
    FR4, алюминиевое, TG, Rogers, CEM-1
  • Толщина доски
    1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm
  • Служба
    Универсальное обслуживание, PCB&PCBA, ODM и OEM
  • Тип
    Ориентированная на заказчика, электронная доска, электронное собрание PCB, доска pcb сигнала тревоги
  • Толщина меди
    1oz, 0.5-2.0 oz, 1-3oz, 0.5-5oz, 0.5-4oz
  • Поверхностная отделка
    HASL, OSP, ENIG, HASL неэтилированное, золото погружения
  • Минимальная ширина линии
    3mi, 4mil, 0.1mm, 0.1mm (внезапное) золота/0.15mm (HASL), 0,1 0mm
  • Минимальный размер отверстия
    0.25mm, 0.1mm, 0,2 mm, 0.15-0.2mm, 0.1mm-1mm
  • Место происхождения
    Китай
  • Фирменное наименование
    XHT
  • Сертификация
    ISO、IATF16949、RoSH
  • Номер модели
    XHT объемная PCB-сборка-7
  • Количество мин заказа
    НЕ МОК
  • Упаковывая детали
    Картон с пенообразным мешком
  • Время доставки
    5-8 рабочих дней
  • Условия оплаты
    T/T, Western Union, MoneyGram
  • Поставка способности
    600000+ PCS на рот

Промышленное управление многослойной низкообъемной PCB сборки услуги с индивидуальным дизайном

Преимущества многослойных платок



1, плотность сборки многослойной платы высока, размер небольшой, объем электронных продуктов становится все меньше и меньше,Функция платы PCB также предъявляется более высокие требования, спрос на многослойные платы также растет.



2, выбор линии прокладки многослойной печатной платы удобен, длина линии прокладки значительно сокращается, линия прокладки между электронными компонентами уменьшается,но также улучшить скорость передачи сигналов данных.



3Для высокочастотных цепей, после проникновения в землю, линия сигнала имеет стабильное и низкое характеристическое импеданс к земле,и характеристическая импеданс силовой цепи значительно уменьшается, что имеет значительный эффект перехвата.



4Для электронных изделий с более высокими требованиями к функции теплорассеивания, металлическое ядро теплорассеивающего слоя может быть установлено на многослойной схеме платы,который удобен для удовлетворения требований защиты, рассеивание тепла и другие специальные функции.



Почему вы выбрали нас?

Цена - это всего лишь показатель в процессе покупки продукта или услуги. Если вы просто сравниваете цены, это не так продуманно.соответствуют ли они своей ситуации, и т.д., должны рассматриваться вместе.


1, плотность сборки многослойной платы высока, размер небольшой, объем электронных продуктов становится все меньше и меньше,Функция платы PCB также предъявляется более высокие требования, спрос на многослойные платы также растет.



2, выбор линии прокладки многослойной печатной платы удобен, длина линии прокладки значительно сокращается, линия прокладки между электронными компонентами уменьшается,но также улучшить скорость передачи сигналов данных.



Материал CEM-1, CEM-3, FR-4, Алюминий, Роджерс, высокий Tg и т.д.
Толщина доски Массовое производство: 394 миллиметров (10 мм) Образцы: 17,5 мм
Окончание поверхности HASL, OSP, Золото погружения/Серебро/Цино, ENIG, Золотой палец
Максимальный размер панели PCB 1150 мм × 560 мм
Склад 1-64 л
Минимальный размер отверстия Механическая сверла: 6мл ((0,15мм) Лазерная сверла: 3мл ((0,075мм)
ПКБК Рентгеновское исследование, испытание AOI, функциональное исследование, QC, QA, QE
Специальный процесс Зарытая дыра, слепая дыра, встроенное сопротивление, встроенная емкость, частично-гибридный, частично высокая плотность, обратное бурение, требование импеданс, и контроль сопротивления.
Наше обслуживание Производство ПКБ, Закупки компонентов, СМТ/DIP сборка ПКБА, Линейные и функциональные испытания, Монтаж, обслуживание OEM
Санфорированный Похороненный через, слепой через, смешанное давление, встроенное сопротивление, встроенная емкость, местное смешанное давление, местная высокая плотность, задней сверло, управление импиданцией.
Способность SMT 700 млн. пунктов в сутки, BGA 01005
Мощность ДИП 0.5 млн. пунктов/день
Сертификат RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485

Наши преимущества

1Программа и функциональные тесты и пакеты от Free.

2Высокое качество: стандарт IPC-A-610E, E-test, рентген, AOI-test, QC, 100% функциональный тест.

3Профессиональное обслуживание: PCB/FPC/Aluminium Making, SMT, DIP, Component Sourcing, OEM с 21-летним опытом.

4Сертификаты: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949



Вопросы и ответы



Вопрос: Какие файлы вы используете при изготовлении ПКБА?

Ответ: Гербер или Орёл, указание в БОМ, ПНП и местоположение компонентов.

Вопрос: Вы можете предложить образец?

О: Да, мы можем настроить образцы для вашего тестирования перед массовым производством.

Вопрос: Сколько времени я могу получить котировку после отправки Gerber, BOM и процедуры тестирования?

Ответ: В течение 6 часов для PCB и около 24 часов для PCBA.

Вопрос: Как я могу узнать процесс производства моего PCBA?

Ответ: 7-10 дней для производства ПКБ и закупки компонентов, и 10 дней для сборки и тестирования ПКБ.

Вопрос: безопасны ли мои проекты, когда я пошлю их вам?

Ваши файлы хранятся в полной безопасности, пока они находятся в распоряжении Kerongda. Ваши файлы никогда не передаются третьим лицам, только наши коллеги имеют доступ к вашим файлам дизайна.Поскольку они принадлежат тебеМы уважаем авторские права на ваши файлы. Клиент контролирует распоряжение этими файлами по вашим требованиям и письменное согласие.

Вопрос: Какова гарантия?

Гарантия 2 года.
