Гибкая схема с низким объемом PCB сборки
,Промышленная сборка ПКБ малого объема
,Услуги по сборке гибких печатных плат
-
Полностью готовое PCBAPCB+components sourcing+assembly+package
-
Время выполненияПрототип: 5-15 рабочих дней.
-
Испытание по продуктыТест летая зонда, рентгенодефектоскопический контроль, тест AOI, функциональный тест
-
КоличествоПрототип, небольшой заказ, массовый заказ, все в порядке.
-
Файлы мы потребностьСобрание: Файл Выбор-N-места
-
Размер панели PCBМинимальный размер: дюймы 0.25*0.25 (6*6mm), максимальный размер: дюймы 20*20 (500*500mm)
-
Толщина меди1oz, 0.5-2.0 oz, 1-3oz, 0.5-5oz, 0.5-4oz
-
Базовый материалFR4, алюминиевое, TG, Rogers, CEM-1
-
Место происхожденияКитай
-
Фирменное наименованиеXHT
-
СертификацияISO、IATF16949、RoSH
-
Номер моделиXHT объемная PCB-сборка-6
-
Количество мин заказаНЕ МОК
-
Упаковывая деталиКартон с пенообразным мешком
-
Время доставки5-15 рабочих дней
-
Условия оплатыT/T, Western Union, MoneyGram
-
Поставка способности600000+ PCS на рот

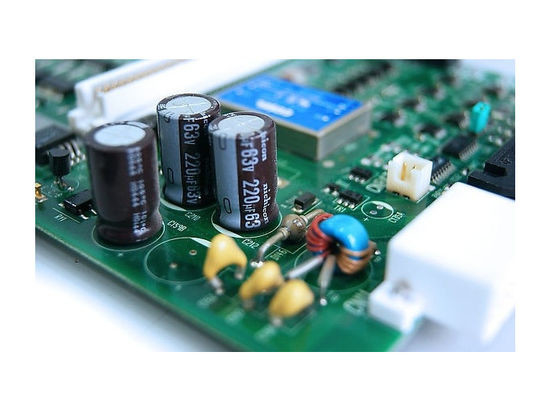

Группа PCB гибкого объема OEM PCB & PCBA Производитель
Группа PCB гибкого объема OEM PCB & PCBA Производитель
Возможности и услуги по производству ПКБ и ПКБА:
1Односторонние, двойные и многослойные печатные платы с конкурентоспособной ценой, хорошим качеством и отличным обслуживанием.
2CEM-1, FR-4, FR-4 высокий ТГ, алюминиевый материал.
3. HAL, HAL без свинца, погружение золото / серебро / олово, OSP поверхностная обработка.
4Печатные платы соответствуют стандарту 94V0 и соответствуют международному стандарту PCB IPC610 класса 2.
5Количества варьируются от прототипа до средней партии и массового производства.
6100% электронный тест.
Односторонний смешанный процесс погрузки
Incoming material detection => PCB side A screen printing solder paste (spot patch glue) => patch => drying (curing) => reflow welding => cleaning => plug-in => wave soldering => cleaning => detection => repair
Двусторонний смешанный процесс погрузки
A: обнаружение входящего материала => ПКБ B пятна клей клей => клей => отверждение => повороты => ПКБ А боковая подключка => волновая сварка => очистка => обнаружение => ремонт
Стик перед вставкой, подходящий для компонентов SMD больше, чем для отдельных компонентов
B: обнаружение входящего материала => ПКБ стороны A вставка (накопленный штиф) => перевернуть => ПКБ стороны B клей клей => клей => отверждение => перевернуть => волновая сварка => очистка => обнаружение => ремонт
Вставка перед пастой, подходящая для отдельных компонентов, кроме компонентов SMD
| Нет, нет, нет. | Виды сборки | Формат файла | Отпечаток компонента | Пакет компонентов | Продукты для испытаний | Продукты | Прочие |
| 1 | СМТ сборка | Гербер RS-274X | 0201,0402,0603- Что? | Пакет барабанов | Визуальный осмотр | Без свинца ((Rohs) | Персональный профиль обратного потока |
| 2 | Сборка SMT & THT | BOM ((.xls,.csv,.xlsx) | BGA,QFN,QFP,PLCC | Пакет с резкой лентой | Рентгеновская инспекция | Свинцовый сварщик | Стандартный профиль обратного потока |
| 3 | 2-сторонняя SMT,THT сборка | Файл Pick-N-Place/XY | SOIC, POP... соединители | Трубка и поднос | AOI,ICT ((Испытание в схеме) | Сплавление с обратным потоком | Наименьший размер:0.2"x0.2" |
| 4 | Смешанное собрание | - Что? | Маленький питч в 8 миль | Отдельные части и сырые | Функциональные испытания | Волновая пайка | Самый большой размер: 15"х20" |
| PCBA под ключ | ПХБ + поставка компонентов + сборка + упаковка | ||||
| Подробности сборки | SMT и Through-hole, ISO линии | ||||
| Продолжительность | Прототип: 5-15 рабочих дней. | ||||
| Испытания на продукции | Испытание на летающем зонде, рентгеновская инспекция, испытание AOI, функциональное испытание | ||||
| Количество | Минимальное количество: 1 шт. Прототип, небольшой заказ, массовый заказ, все ОК | ||||
| Нам нужны файлы. | PCB: файлы Gerber ((CAM, PCB, PCBDOC) | ||||
| Нам нужны файлы. | Компоненты: материалы (список BOM) | ||||
| Нам нужны файлы. | Сборка: файл Pick-N-Place | ||||
| Размер ПКБ-панели | Минимальный размер: 0,25*0,25 дюйма ((6*6 мм) | ||||
| Максимальный размер: 20*20 дюймов ((500*500 мм) | |||||
| Тип сварки ПКБ | Водорастворимая паста для сварки, без свинца по RoHS | ||||
| Подробная информация о компонентах | Пассивный до размера 0201 | ||||
| Подробная информация о компонентах | BGA и VFBGA | ||||
| Подробная информация о компонентах | Бессвинцовые носители микросхем/CSP | ||||
| Подробная информация о компонентах | Двусторонняя сборка SMT | ||||
| Подробная информация о компонентах | Прекрасная высота до 0,8 миллиметра. | ||||
| Подробная информация о компонентах | BGA Ремонт и перезагрузка | ||||
| Подробная информация о компонентах | Удаление и замена деталей | ||||
| Пакет компонентов | Режущая лента, трубка, катушки, части. | ||||
| Сборка ПКБ | Сверление ---- Отображение ---- Пластировка ---- Скрепление и отделка ---- Пробивание ---- Электрическое испытание ---- SMT ---- Волновая сварка ---- Сборка ---- ИКТ ---- Функциональное испытание ---- Испытание температуры и влажности | ||||
Наши преимущества:
1Программа и функциональные тесты и пакеты от Free.
2Высокое качество: стандарт IPC-A-610E, E-test, рентген, AOI-test, QC, 100% функциональный тест.
3Профессиональное обслуживание: PCB/FPC/Aluminium Making, SMT, DIP, Component Sourcing, OEM с 21-летним опытом.
4Сертификаты: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
Вопрос: Какие файлы вы используете для изготовления ПКБА?
Ответ: Гербер или Орёл, указание в БОМ, ПНП и местоположение компонентов.
Вопрос: Вы можете предложить образец?
О: Да, мы можем настроить образцы для вашего тестирования перед массовым производством.
Вопрос: Сколько времени я могу получить котировку после отправки Gerber, BOM и процедуры тестирования?
Ответ: В течение 6 часов для PCB и около 24 часов для PCBA.
Вопрос: Как я могу узнать процесс производства моего PCBA?
Ответ: 7-10 дней для производства ПКБ и закупки компонентов, и 10 дней для сборки и тестирования ПКБ.
Вопрос: Какова гарантия?
Гарантия 2 года.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
