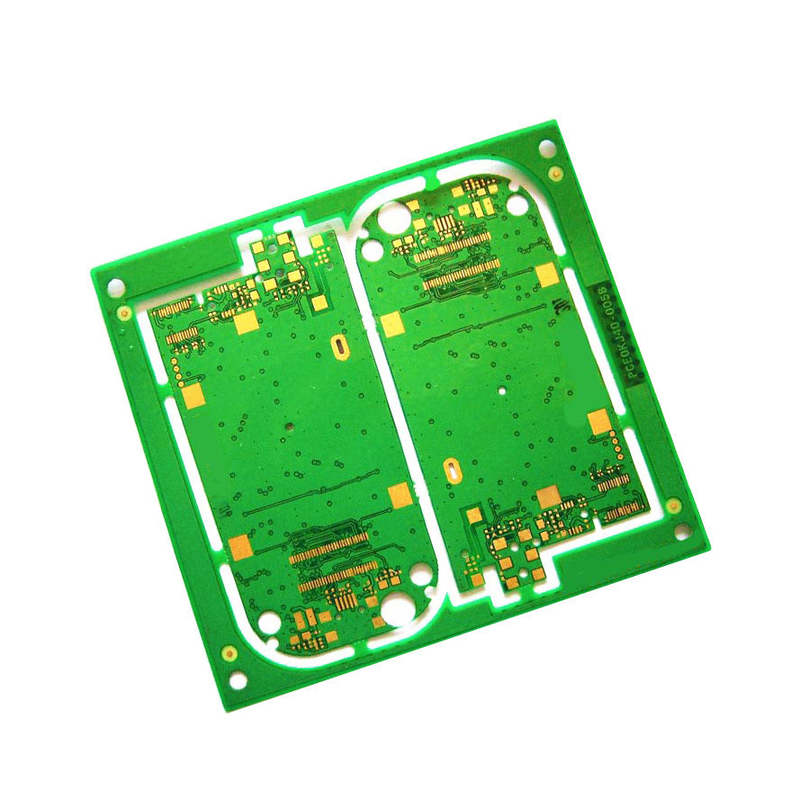

Прототип PCB с высоким ТГ Fr4 Изготовление платы PCB Производство многослойной платы
-
Выделить
Прототип сборки ПКБ с позолоченным покрытием
,Собрание PCB прототипа FR4
,Золотовалочный ПКБ полный ключ
-
Наименование продуктаПрототип PCB с высоким ТГ Fr4 Изготовление платы PCB Производство многослойной платы
-
Базовый материалFR-4, Etc, Alu, High TG, FR-4/керамика/cem-3/FR-1
-
Минимальное расстояние между линиями4mil, 0,003", 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm)
-
Минимальная ширина линии4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm (3mil/3mil), 3mi
-
Поверхностная отделкаHASL, OSP, HASL без свинца, ENIG, Золото погружения
-
Испытывая обслуживаниеРентген AOI, 100% функциональный тест
-
Место происхожденияКитай
-
Фирменное наименованиеXHT
-
СертификацияISO、IATF16949、RoSH
-
Номер моделиXHT-FR-4 PCB Manufacturing-4
-
Количество мин заказаНизкий минимальный объем заказа
-
ЦенаUS$ 1-5/Pcs
-
Упаковывая деталиКартонная коробка с пузырьком
-
Время доставки5-8 день
-
Условия оплатыT/T, Western Union, MoneyGram
-
Поставка способности100000 штук/день

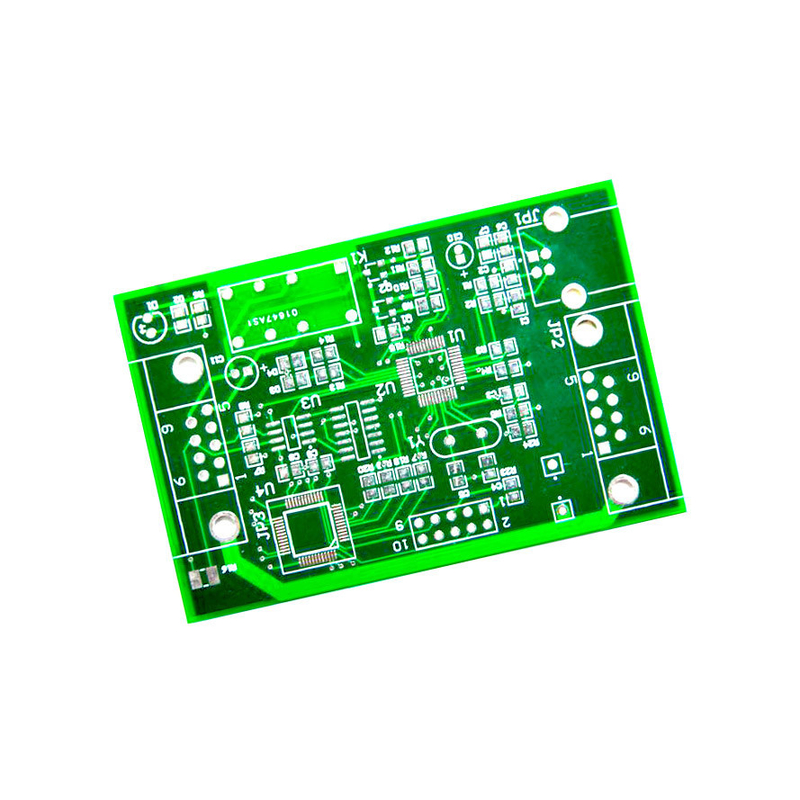

Прототип PCB с высоким ТГ Fr4 Изготовление платы PCB Производство многослойной платы
Прототип PCB с высоким уровнем ТГ Fr4 Изготовление платы PCB Производство многослойной платы схемы Производитель
Введение в наш ПХБ
Виды и применение ПХБ
(А) 4-слойный картон
Материал субстрата в основном из эпоксидной стекловолокнистой ткани.машины с численным управлением, электронные коммутаторы, коммуникационные машины, схемы памяти, карты IC и т.д.
(B) 6-8 слоев пластинки
Материал субстрата по-прежнему в основном эпоксидная смола стеклянного волокна ткань. Большинство из них используются в электронных переключателей, полупроводниковых испытательных машин, среднего класса персональных компьютеров,инженерные рабочие станции и другие машины.
(C) 10 слоев и более
Материал в основном из стеклянной бензолевой смолы или эпоксидной смолы, используемой в качестве многослойного материала для прототипа PCB.и используется в больших промышленных компьютерах, высокоскоростные компьютеры, оборонные машины, коммуникационные машины и т.д.
Услуга по производству прототипов ПКЖ Возможности и технические спецификации
| Нет, нет, нет. | Позиции | Способность |
| 1 | Склады | 2-68L |
| 2 | Максимальный размер обработки | 600*1200 мм |
| 3 | Толщина доски | 00,2-6,5 мм. |
| 4 | Толщина меди | 0.5 унций-28 унций |
| 5 | Минимальная пробежка/пространство | 2.0мл/2.0мл |
| 6 | Минимальная оконченная диафрагма | 0. 10 мм |
| 7 | Отношение максимальной толщины к диаметру | 15:1 |
| 8 | Через лечение | Через, слепо и похоронено через, через в подложку, медь в через... |
| 9 | Поверхностная отделка/обработка | HASL/HASL без свинца, Химический олово, Химическое золото, Погруженное золото Погруженное серебро/золото, Osp, Покрытие золотом |
| 10 | Базовый материал | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Ламинат Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco с FR-4 ((включая частичное гибридное ламинирование Ro4350B с FR-4) |
| 11 | Цвет паяльной маски | Зелёный, черный, красный, желтый, белый, синий, фиолетовый, матовый зеленый, матовый черный. |
| 12 | Служба испытаний | AOI, рентген, летающий зонд, функциональный тест, первый тест статьи |
| 13 | Профилирование Пробивание | Маршрутизация, V-CUT, Beveling |
| 14 | Вращение | ≤ 0,5% |
| 15 | Тип HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Минимальная механическая диафрагма | 0.1 мм |
| 17 | Минимальная лазерная диафрагма | 0.075 мм |
Возможности PCBA
| PCBA под ключ | ПХБ + поставка компонентов + сборка + упаковка |
| Подробности сборки | SMT и проходные линии, ISO SMT и DIP |
| Продолжительность | Прототип: 15 рабочих дней. |
| Испытания на продукции | Испытание конструкции/оформы, рентгеновская инспекция, испытание AOI, функциональное испытание |
| Количество | Минимальное количество: 1 шт. Прототип, небольшой заказ, массовый заказ, все ОК |
| Необходимые файлы | PCB: файлы Gerber ((CAM, PCB, PCBDOC) Компоненты: Список материалов (BOM) Сборка: файл "Пик-Н-Пласе" |
| Размер панели ПКБ | Минимальный размер: 0,25 * 0,25 дюйма ((6 * 6 мм) Максимальный размер: 1200*600 мм |
| Подробная информация о компонентах | Пассивный до размера 0201 BGA и VFBGA Бессвинцовые носители микросхем/CSP Двусторонняя сборка SMT Прекрасная высота до 0,8 миллиметра. BGA Ремонт и перезагрузка Удаление и замена деталей |
| Пакет компонентов | Режущая лента, трубка, катушки, свободные части |
| Процесс сборки ПХБ+ | Сверление -- -- -- Отображение -- -- Пластировка -- -- Сверление -- -- Сверление -- -- -- Электрическое испытание -- -- СМТ -- -- Волновая Сварка, сборка, ИКТ, испытание функций, испытание температуры и влажности |
Какие XHT предоставляют?
1Весь процесс оснащен профессиональной командой, чтобы служить вам.
2Бесплатный сервис по дизайну, в соответствии с вашим гербером и импиданцией, пока вы не будете удовлетворены.
3Гибкие способы оплаты и согласованные условия оплаты
4Сервис "под ключ" от производства ПКБ, сборки, закупки BOM до доставки.
Промышленность потребительской электроники
Печатные платы - это мосты, которые переносят электронные компоненты и соединяют схемы. Они широко используются в электронике связи, потребительской электронике, компьютерах, автомобильной электронике,промышленный контроль, медицинское оборудование, национальная оборона и аэрокосмическая промышленность. отсутствуют электронные компоненты.
В нынешней среде ускоренной эволюции облачных технологий, строительства сетей 5G, больших данных, искусственного интеллекта, экономики совместного использования, промышленности 4.0, и Интернет вещей, промышленность печатных пластин, как "мать электронных продуктов", станет звеном во всей цепочке электронной промышленности.
В последние десятилетия AR, VR, планшетные компьютеры и носимые устройства часто становятся горячими точками в индустрии потребительской электроники.создание прототипов ПКБ, широко распространенных в потребительской электронике, с характеристиками большого спроса, большого количества заказов и быстрой замены.
Частые вопросы
| Вопрос: Что необходимо для предложения PCB и PCBA? XHT: Для печатных плат: файл Gerber и технические требования ((материал, размер, обработка поверхности, толщина меди, толщина доски) и количество, необходимое. Для PCBA: указанные выше файлы, BOM, файл выбора места. |
| Вопрос: Какой у вас сервис? XHT: Мы предоставляем ключевые решения, включая исследования и разработки, производство ПКБ, SMT, окончательную сборку, тестирование и другие услуги с добавленной стоимостью. |
| Q: Можем ли мы проверить качество во время производства? XHT: Да, мы открыты и прозрачны в каждом производственном процессе, ничего не скрываем. |
| Вопрос: стоимость доставки? XHT: стоимость доставки определяется пунктом назначения, весом, размером упаковки товаров. Пожалуйста, сообщите нам, если вам нужно, чтобы мы процитировали вам стоимость доставки. |
| Вопрос: В чем разница между HDI и общими платами? XHT: большинство HDI используют лазер для образования отверстий, в то время как общие платы используют только механическое бурение, а HDI платы изготавливаются методом сборки (Build Up), поэтому будет добавлено больше слоев,в то время как общие платы только один раз добавляются. |
| В. Какие форматы файлов вы принимаете для производства? XHT: Файл Гербера: CAM350 RS274X Файл PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
