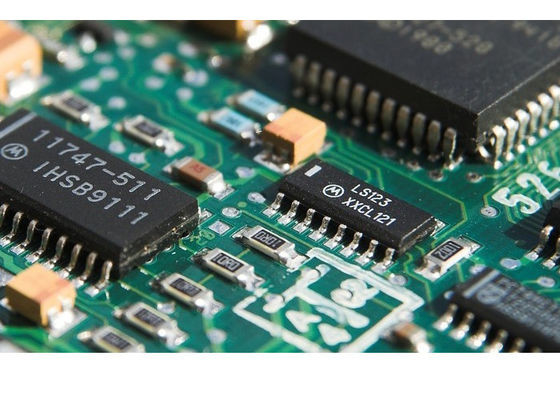

Высокопроизводительная EMS PCB сборка с мини-лазерной апертурой настраиваемая EMS служба платы
-
Выделить
Высокопроизводительная сборка ПКБ EMS
,Настраиваемая EMS PCB сборка
,Сборка высокопроизводительных микросхем
-
Base MaterialFR4, Aluminium, TG, Rogers, CEM-1
-
Solder MaskBlue, Green. Red. Blue. White. Black.Yellow
-
TypeElectronic Board, Printing Circuit Board, Customizable, PCBA Design
-
ColorGreen, Customized Color, Blue On Your Request
-
Testing ServiceFunction Test, E-test Or Fly-probe According To Order Quantity, Fly-probe, E-test/Fixture Test/Functional Test
-
Layers1-28
-
Min. Line Spacing0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil)
-
Min. Hole Size0.25mm, 0.1mm, 0.2 Mm, 0.15-0.2mm, 0.1mm-1mm
-
Product NamePrinted Circuit Board, 94V0 PCB Design / PCB Manufacturing / PCB Assembly In China, Double Sided PCB, 2 Layer HASL 94V0 FR4 PCB Manufacturer, Electronic Pcb Assembly
-
ServiceOne-stop Service, PCB&PCBA, ODM And OEM
-
Место происхожденияКитай
-
Фирменное наименованиеXHT
-
СертификацияISO、IATF16949、RoSH
-
Номер моделиXHT-PCBA-8
-
Количество мин заказаНизкий минимальный объем заказа
-
Упаковывая деталиКартон с пенообразным мешком
-
Время доставки1-2 недели
-
Условия оплатыT/T, Western Union, MoneyGram
Высокопроизводительная EMS PCB сборка с мини-лазерной апертурой настраиваемая EMS служба платы
Ems Pcba/FR-4/Плата печатных схем/Многослойная плата/Односторонний ПКБ/Pcba/Dip/Ems Pcb
Преимущества однослойной платы
(1) Низкая стоимость: стоимость производства однослойной ПХБ-карты относительно низкая, поскольку требуется только один слой медной фольги и один слой подложки,и процесс производства относительно прост..
(2) Легкое изготовление: по сравнению с другими конструктивными типами ПХБ-карты, способ производства однослойной ПХБ-карты относительно прост,требуется только односторонняя проводка и однослойная коррозия, так что трудности с производством низкие.
1Процесс обработки DIP заключается в: вставке отверстия →AOI→ волновой сварке → режущей булавке →AOI→ коррекции → промывке → проверке качества.
2После волновой сварки продукты будут отсканированы оборудованием AOI, чтобы убедиться, что ошибка не произойдет.
Вопрос: Какие файлы вы используете для изготовления ПКБА?
Ответ: Гербер или Орёл, указание в БОМ, ПНП и местоположение компонентов.
Вопрос: Вы можете предложить образец?
О: Да, мы можем настроить образцы для вашего тестирования перед массовым производством.
Вопрос: Сколько времени я могу получить котировку после отправки Gerber, BOM и процедуры тестирования?
Ответ: В течение 6 часов для PCB и около 24 часов для PCBA.
Вопрос: Как я могу узнать процесс производства моего PCBA?
Ответ: 7-10 дней для производства ПКБ и закупки компонентов, и 10 дней для сборки и тестирования ПКБ.
Вопрос: безопасны ли мои проекты, когда я пошлю их вам?
Ваши файлы хранятся в полной безопасности, пока они находятся в распоряжении Kerongda. Ваши файлы никогда не передаются третьим лицам, только наши коллеги имеют доступ к вашим файлам.Поскольку они принадлежат тебеМы уважаем авторские права на ваши файлы. Клиент контролирует распоряжение этими файлами по вашим требованиям и письменное согласие.
Вопрос: Какова гарантия?
Гарантия 2 года.
| PCBA под ключ | ПХБ + поставка компонентов + сборка + упаковка | ||||
| Подробности сборки | SMT и Through-hole, ISO линии | ||||
| Продолжительность | Прототип: 15 рабочих дней. | ||||
| Испытания на продукции | Испытание на летающем зонде, рентгеновская инспекция, испытание AOI, функциональное испытание | ||||
| Количество | Минимальное количество: 1 шт. Прототип, небольшой заказ, массовый заказ, все ОК | ||||
| Нам нужны файлы. | PCB: файлы Gerber ((CAM, PCB, PCBDOC) | ||||
| Нам нужны файлы. | Компоненты: материалы (список BOM) | ||||
| Нам нужны файлы. | Сборка: файл Pick-N-Place | ||||
| Размер ПКБ-панели | Минимальный размер: 0,25*0,25 дюйма ((6*6 мм) | ||||
| Максимальный размер: 20*20 дюймов ((500*500 мм) | |||||
| Тип сварки ПКБ | Водорастворимая паста для сварки, без свинца по RoHS | ||||
| Подробная информация о компонентах | Пассивный до размера 0201 | ||||
| Подробная информация о компонентах | BGA и VFBGA | ||||
| Подробная информация о компонентах | Бессвинцовые носители микросхем/CSP | ||||
| Подробная информация о компонентах | Двусторонняя сборка SMT | ||||
| Подробная информация о компонентах | Прекрасная высота до 0,8 миллиметра. | ||||
| Подробная информация о компонентах | BGA Ремонт и перезагрузка | ||||
| Подробная информация о компонентах | Удаление и замена деталей | ||||
| Пакет компонентов | Режущая лента, трубка, катушки, части. | ||||
| Сборка ПКБ | Сверление ---- Отображение ---- Пластировка ---- Скрепление и отделка ---- Пробивание ---- Электрическое испытание ---- SMT ---- Волновая сварка ---- Сборка ---- ИКТ ---- Функциональное испытание ---- Испытание температуры и влажности | ||||
Высокопроизводительная EMS PCB сборка с мини-лазерной апертурой
Введение
У нас сильная цепочка поставок электронных компонентов, мы можем предложить конкурентоспособную цену для вашего списка BOM.
Служба
Мы специализируемся на предоставлении комплексных решений EMS для удовлетворения уникальных потребностей наших клиентов.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
